Vazão do compressor de ar: entenda CFM, PCM e como calcular a necessidade da sua empresa

Na hora de adquirir um equipamento para a oficina ou para a indústria, é muito comum que a escolha seja baseada apenas na potência do motor (HP/CV) ou na pressão máxima (PSI/LBF).

Porém, para garantir o dimensionamento correto do sistema de ar comprimido, a vazão do compressor de ar é um dos principais fatores também.

Não basta que o compressor atinja uma alta pressão se ele não conseguir fornecer o volume de ar contínuo necessário para manter as suas ferramentas pneumáticas funcionando de forma adequada.

Para evitar problemas de desempenho e quedas na produtividade, é preciso entender a fundo a sua demanda de ar. Saiba mais neste artigo.

O que é CFM, PCM, pressão e consumo de ar?

Para dimensionar o seu sistema corretamente, você precisa compreender estes quatro conceitos básicos:

• Vazão (PCM ou CFM): é a quantidade de volume de ar que o compressor consegue fornecer por minuto. No Brasil, utilizamos a sigla PCM (Pés Cúbicos por Minuto), que é a tradução exata do termo em inglês CFM (Cubic Feet per Minute).

• Pressão (PSI, LBF ou BAR): é a força com que o ar comprimido é empurrado pela rede. É ela que dá o “impulso” necessário para a ferramenta operar.

• Consumo de ar: é a quantidade de ar (medida em PCM) que uma ferramenta pneumática específica exige para funcionar com o seu desempenho máximo.

• Potência (HP/CV): refere-se à força do motor elétrico (ou a combustão) para girar a unidade compressora, mas não define sozinha o volume de ar entregue.

Como calcular a necessidade de vazão da sua empresa?

Para dimensionar um sistema, é importante conhecer o consumo dos equipamentos que serão utilizados. Veja:

Faça um levantamento

Liste todas as ferramentas pneumáticas que serão usadas simultaneamente (ao mesmo tempo) na sua empresa.

Some o consumo

Verifique no manual de cada ferramenta qual é o seu consumo de ar em PCM e some todos esses valores.

Adicione uma margem de segurança

Acrescente de 30% a 50% ao valor total. Isso servirá para cobrir eventuais vazamentos na rede, desgastes normais, oscilações de demanda e futuras ampliações do seu negócio.

👉 Como identificar e eliminar vazamentos de ar comprimido na empresa

Exemplo prático de cálculo

Imagine uma oficina que utiliza três ferramentas pneumáticas com consumo de 10 PCM cada, funcionando simultaneamente.

Além do consumo dos equipamentos, é importante considerar as características reais do sistema.

Encontre a vazão adequada para sua necessidade

O catálogo Pressure reúne equipamentos com diferentes capacidades de vazão.

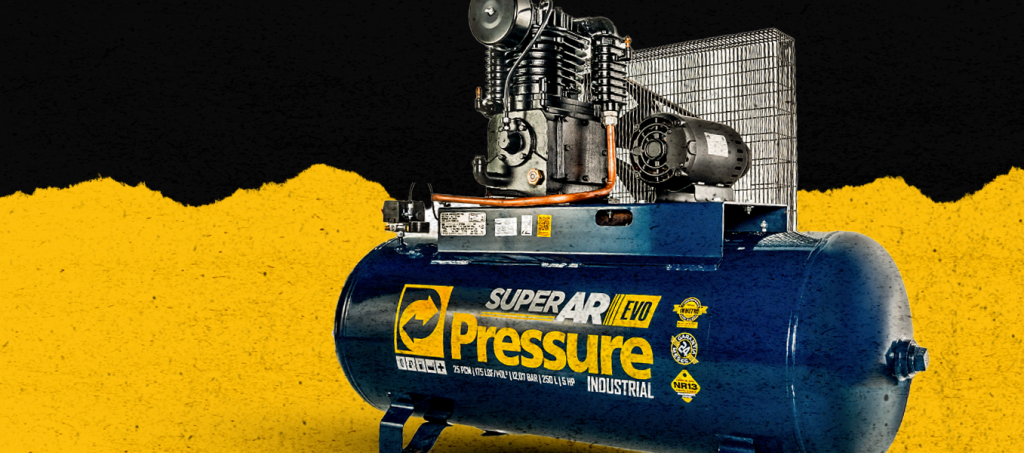

Na linha Vortex, voltada principalmente para aplicações de alta intensidade em oficinas, há modelos de 10 PCM (283 L/min) e 15 PCM (425 L/min). Já a linha Storm conta com opções de 10, 15 e 20 PCM, enquanto a Super Ar EVO chega a modelos de 25, 30, 40 e 60 PCM, atendendo a demandas de maior porte.

Por isso, antes de escolher seu compressor, avalie o consumo de ar das aplicações e a demanda do sistema.
